HP3542-Y:四探针方阻测试仪定义电学性能高效评估新标准
日期:2026/09/17

一体化多参数测量:效率与洞察力的飞跃

本系列仪器最突出的价值在于其一体化多参数测量核心。仪器融合了四探针法与四端开尔文法,仅需一次连接、一次触发,内部便自动完成所有信号的采集与运算。

实时同步:测量结果不再是一个孤立的电阻值。电阻、方阻、电阻率、电导率这四大相互关联的关键参数将同时呈现在显示屏上。

直接洞察:用户无需额外查阅表格或进行公式换算,即可全面评估材料的体导电性能、面导电性能及其物理特性,极大缩短了从“测量”到“分析”的决策路径。

杜绝误差:消除了因多次测量、设备切换或人工计算可能带来的不一致性和错误,保证了数据源的统一性与权威性。

专业治具配合:精准适配多样材料形态

强大的核心需要灵活的“触手”来发挥。该系列仪器支持选配专业的四探针测试治具,使其应用场景得到极大拓展:

半导体材料:硅片、晶圆、砷化镓等片状或块状材料的方阻与电阻率。

金属涂层:电镀层、溅射膜、导电漆膜的方阻与导电性能评估。

导电薄膜:ITO导电玻璃、OLED电极、光伏薄膜、透明导电膜等涂层或薄膜的方阻。

仪器内置全参数化样品模型,用户只需输入探针间距、样品厚度等几何参数,所有复杂计算均由仪器自动完成,智能化程度高,操作简便。

智能精度增强:确保结果稳定可靠

为确保在宽广量程内数据的准确性,仪器集成了多项智能技术:

双电测技术:自动正反电流测量取平均,有效抵消热电势和接触误差,提升重复性。

OVC热电势补偿:专门针对超低电阻测量,消除微弱热电势干扰。

数字滤波与多档速控:从快速到慢速多档可调,适应不同噪声环境,在速度与稳定性间取得最佳平衡。

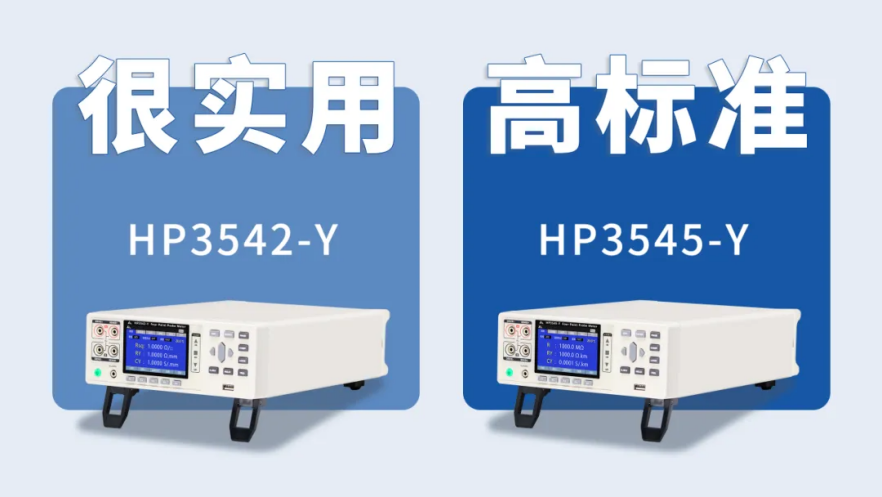

该系列提供两个精准定位的型号,满足从常规质控到前沿科研的全方位需求:

HP3542-Y(高性价比标准版):在0.0001mΩ ~ 10.0000MΩ范围内提供0.01%的基本精度,是常规电子制造、半导体工艺及品质控制的理想之选,以卓越的性价比满足绝大多数工业需求。

HP3545-Y(极限性能旗舰版):提供0.00001mΩ ~ 1200.00MΩ的超宽量程与0.01μΩ的分辨率,专为应对第三代半导体、二维材料、特种涂层等前沿领域的极限测量挑战而设计,是高端研发与严苛品控的权威工具。

HP3542-Y/HP3545-Y系列不仅仅是一台测试仪器,更是一套致力于提升效率与数据价值的解决方案。其多参数同步测量与显示的核心理念,彻底改变了传统电学测试的繁琐流程,而专业的测试治具则确保了其在各种材料和应用中的精准落地。

无论是追求高效稳定的规模化生产,还是探索未知材料的科研前沿,该系列设备都能以一键同步、一屏尽览的方式,助您更快、更准、更全面地洞悉材料的电学本质,驱动创新与质量飞跃。
