研究背景:
在纳米涂层材料,太阳能电池,薄膜传感器,柔性电路与可穿戴设备等行业中, 涂层的电阻率/方阻直接影响到产品的核心性能, 但方阻测量却充满挑战:
电流源的矛盾选择:电流过小,测试高阻样品时信噪比不足、数据波动明显;电流过大,测量低阻及薄膜样品易产生发热问题,导致电阻值偏移,引发非欧姆接触效应。
电磁干扰的抑制:测试线本身是天线,会接收50Hz工频干扰。
测试精度的挑战: 有客户样品方阻非常小,只有0.001Ω/sq。
Q&A 测试需求分析
测试对象:

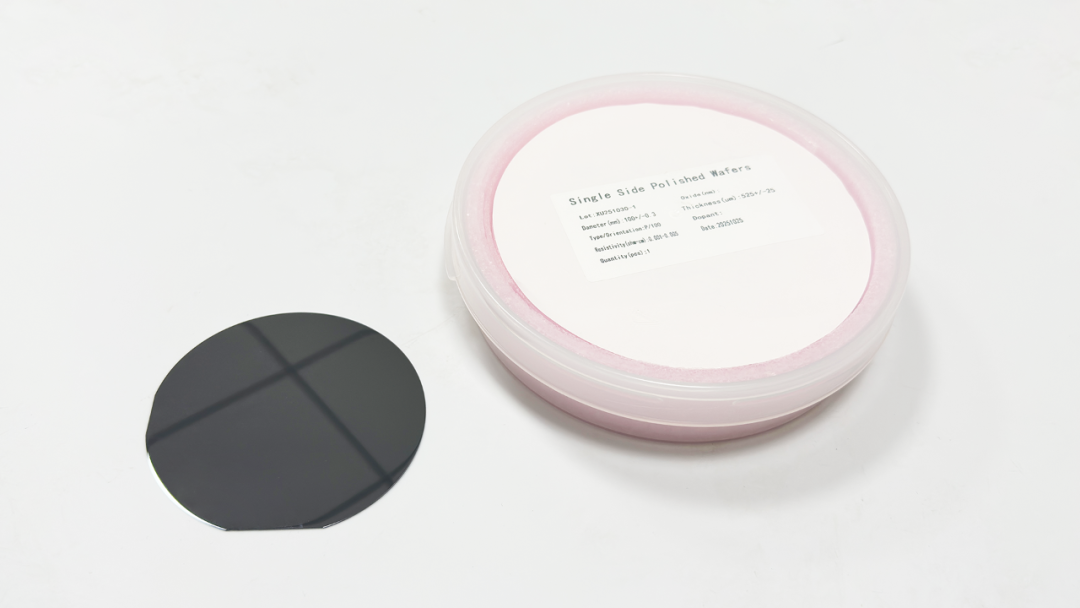

一家专注于单抛光硅片材料研发的高新技术企业,需要测试硅片的方阻和电阻率。
测试要求:
● 检测项目:方阻和电阻率
● 样品规格:525μm厚度

解决方案:针对客户的方阻和电阻率的电性能检测需求需完成方阻和电阻率两项核心指标测试:
方阻(Rs) 作为表征薄层材料导电特性的核心参数,其量值直接决定薄膜电阻器、透明导电膜等元件的阻值精度与均匀性。在超薄或脆性薄膜测试中,需采用四探针法避免接触电阻干扰,并控制探针压力以防止膜层破损。
电阻率(ρ) 作为表征材料本征导电特性的核心参数,其数值直接决定导体、半导体或绝缘体的应用领域与能耗水平。在宽温度范围或高频测试场景下,需消除极化效应与趋肤深度影响,确保测量结果的频率与温度依赖性准确。
为兼顾测试精度与效率
推荐使用和普HP3542Y/3545Y

HP3542-Y/3545-Y是一款专业级四探针方阻测试仪,基于经典四探针法原理,专为材料表面方阻与体电阻率的精确测量而设计,是半导体、功能性涂层及导电薄膜等行业材料导电性能分析的理想工具。

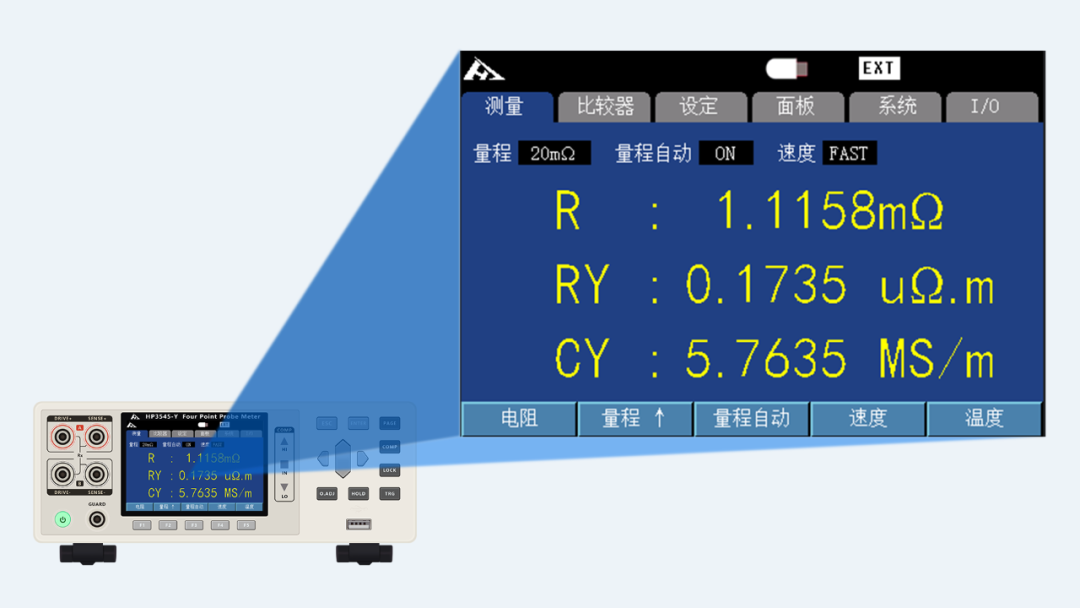

多参数同屏显示:实时同步显示电阻/方阻、电阻率及电导率,四大相互关联的关键参数同时呈现,提升检测效率。
超高精度与分辨率:该系列仪器测试范围覆盖0至1200MΩ,最小分辨率达0.01μΩ,支持电阻(最高精度0.01%)与方阻(最高精度2%)的高精度测量

双电测原理:内置先进算法,自动正反电流测量取平均,有效修正探针游移带来的误差,显著提升方阻测试的精度与长期稳定性。

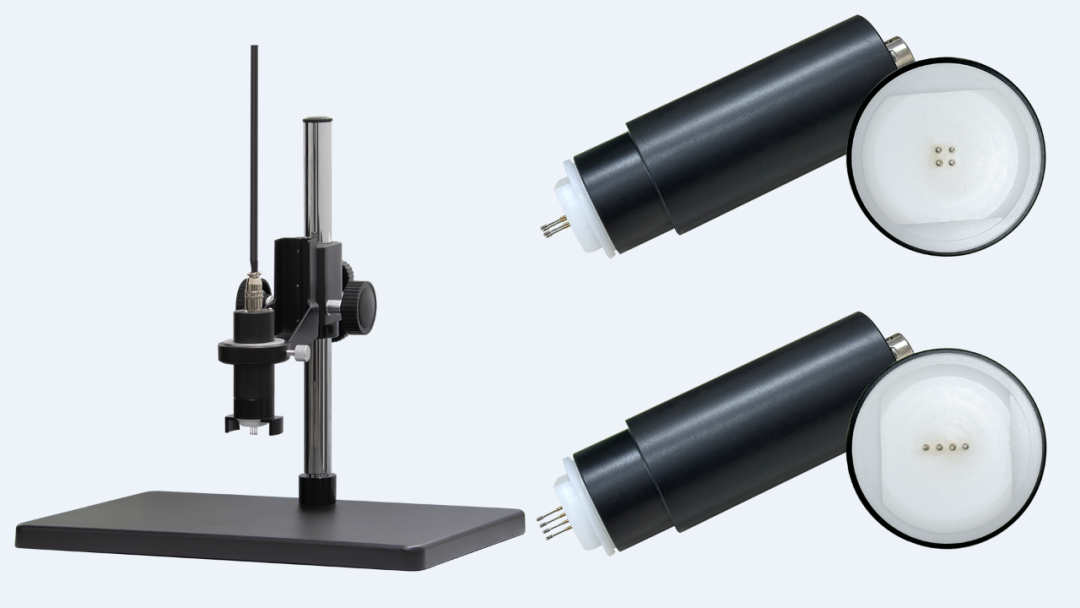

灵活配置:提供直排与矩形测试探头可选,适配不同样品形态与测试场景。

高效通讯与软件支持:标配RS232、LAN接口,可搭配专业上位机软件,实现测试数据实时记录与追溯。
经验总结
薄膜材料、纳米涂层、金属涂层是现代工业不可或缺的关键组成部分,涂层均匀度的精准检测,对行业产业升级具有至关重要的意义。和普电子深耕精密测试技术,凭借3542Y/3545Y 系列高精度测试仪器,为薄膜涂层领域提供专业完善的检测解决方案,全方位助力行业全流程品质管控与高质量发展。
